Dit onderdeel is een flowmeterbehuizing die wordt gebruikt in de auto-industrie. De auto-luchtstroommeter is een belangrijke sensor van de automotor. De kernfunctie ervan is het detecteren van de luchtinlaat van de motor en het omzetten ervan in een elektrisch signaal dat naar de motorregeleenheid wordt verzonden. Op basis van dit signaal regelt de ECU nauwkeurig de hoeveelheid brandstofinjectie, waardoor lucht en brandstof in een optimale verhouding kunnen worden gemengd. Dit zorgt voor een efficiënte verbranding van de motor en een stabiel vermogen, maar kan ook het brandstofverbruik optimaliseren en de uitstoot van verontreinigende uitlaatgassen verminderen.
De onderdelen zijn gemaakt van een aluminiumlegering. Er zijn verschillende onderdelen voor deze protokomer-assemblage, waaronder body, adapter, deksel enzovoort.
3D-tekeningen-1
3D-tekeningen-2
3D-tekeningen-3
Voor de protokomer vindt u hieronder de 3D-tekeningen:
De behuizing wordt rechtstreeks bewerkt door aluminium knuppels, gebruik een 4-assige CNC-machine. Het gat is behoorlijk diep en moeilijk te bewerken. We gebruiken een speciale diepgatboormachine om aan de eisen van de klant te voldoen.

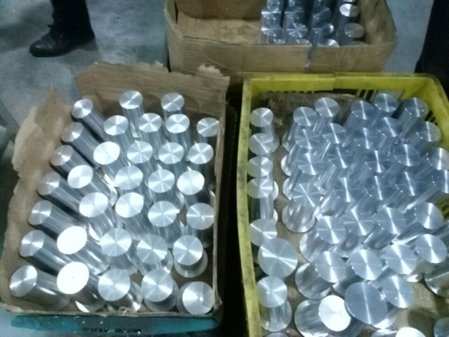

Wat de structuur betreft, hebben we de aluminium staaf heet gesmeed door middel van een hete persmatrijs, vervolgens een warmtebehandeling – uitgloeien om zacht te maken, en CNC-frezen en draaien door programmeren. Het is excentrisch voor de belangrijkste gaten.

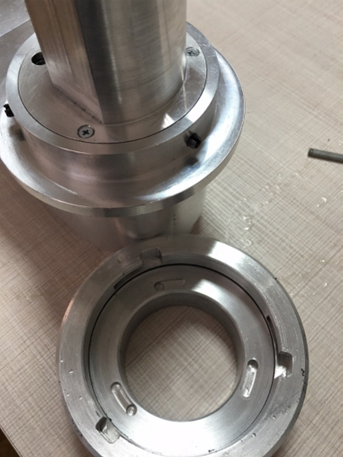

Daarnaast moet er nog een ring in elkaar gezet worden en moet de ring van schroefdraad voorzien worden.
Bij de componenten van de flowmeter is elk onderdeel afzonderlijk verpakt in noppenfolie om de oppervlakteafwerking te beschermen.
Doe ze vervolgens in dozen en leg ze op een pallet, omwikkeld met beschermfolie om te voorkomen dat ze verstrooien.
