Si alguna vez has sostenido dos partes que deberían encajar, un eje se desliza dentro de un agujero. Sólo para descubrir que uno está demasiado flojo o demasiado apretado, se ha topado con un problema de tolerancia.
Las tolerancias son importantes en la fabricación, las pequeñas variaciones de tamaño permitidas que garantizan que las piezas funcionen juntas según lo diseñado.
Hoy, aprendamos dos de los más críticos: las tolerancias del eje y las tolerancias del orificio.
Cada pieza tiene un tamaño nominal: la dimensión ideal en el dibujo, como un eje de 10 mm o un orificio de 10 mm. Pero ningún proceso de fabricación es perfecto. Un torno podría cortar un eje un pelo más grueso, un taladro podría hacer un agujero un poco más estrecho. Las tolerancias definen cuánto puede variar ese tamaño sin arruinar la función de la pieza.
Tolerancia del eje : el rango de tamaño permitido para una característica externa, como una varilla, un pasador o un eje que encaja en otra cosa.
Tolerancia del orificio : el rango de tamaño permitido para una característica interna, como un orificio, un casquillo o una abertura en la que encaja algo.
Estos no son números aleatorios. Se eligen cuidadosamente para equilibrar dos necesidades: función porque las piezas deben encajar y funcionar y costar, tolerancias más estrictas significan un mecanizado más caro.
Abra un dibujo de piezas de eje/agujero y verá dibujos marcados con códigos como Ø10 H7/g6. El Ø10 significa 10 mm de diámetro.
Tolerancia de orificio H7: La H significa que se trata de una banda de tolerancia de orificio y 7 es el grado de tolerancia, una escala estandarizada que va desde IT01, ultrahermética, hasta IT18, suelta. Para un orificio de 10 mm, H7 se traduce en un rango específico: el orificio puede ser tan pequeño como 10 mm y tan grande como 10,015 mm (los números varían según el tamaño; consulte las normas ISO para conocer los detalles).
Tolerancia del eje g6: La g aquí es para la banda de tolerancia del eje y 6 es su grado. Para nuestro eje de 10 mm, g6 significa que puede ser tan grande como 9,987 mm y tan pequeño como 9,97 8 mm.

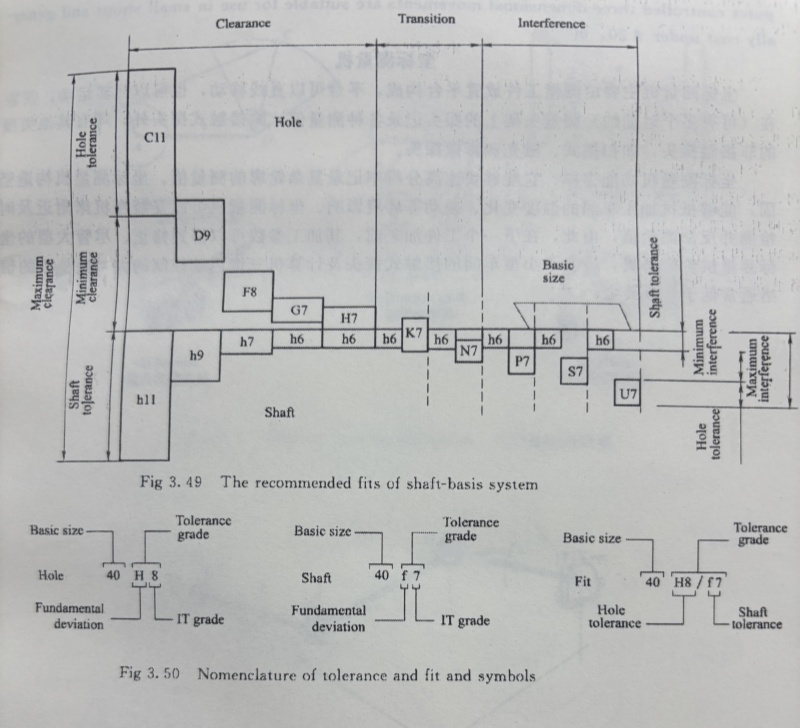

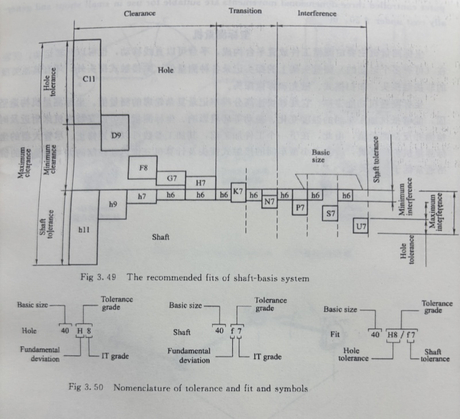

La siguiente imagen muestra más detalles:
A veces desea que las piezas se peguen entre sí de forma permanente, como un engranaje presionado sobre el eje de un motor. Eso es un ataque de interferencia. En este caso, el eje más grande posible es más grande que el agujero más pequeño posible. Necesitará presión para ensamblarlos, pero una vez juntos, no se deslizarán.
La transición encaja en el terreno entre el espacio libre y la interferencia. Dependiendo de los tamaños reales del eje y del orificio, es posible que obtenga un ajuste perfecto o una pequeña interferencia. Son perfectos para piezas que necesitan alinearse con precisión pero que aun así deben desmontarse si es necesario.
Las tolerancias de ejes y orificios pueden parecer pequeños detalles, pero son la columna vertebral de la fabricación. Hágalo bien y sus piezas encajarán, funcionarán y seguirán siendo asequibles. Si se equivoca, se quedará atrapado con oscilaciones, atascos o piezas demasiado caras que no añaden valor.
