تحمل شفت و تلورانس سوراخ

اگر تا به حال دو قسمت را نگه داشته اید که باید مناسب باشد، شفتی که به داخل سوراخ می لغزد. فقط برای اینکه یکی را خیلی شل یا خیلی سفت پیدا کنید، با مشکل تحمل مواجه می شوید.

تلورانس ها در ساخت مهم هستند، تغییرات کوچک اندازه مجاز که تضمین می کند قطعات مطابق طراحی با هم کار می کنند.

امروز، بیایید دو مورد از مهمترین آنها را بیاموزیم: تلرانس شفت و تلورانس سوراخ.

تلورانس ها چیست؟

 هر قسمت دارای اندازه اسمی است - ابعاد ایده آل در نقشه، مانند شفت 10 میلی متر یا سوراخ 10 میلی متر. اما هیچ فرآیند تولیدی کامل نیست. یک ماشین تراش ممکن است یک ساقه را یک مو ضخیم تر کند، یک مته ممکن است یک سوراخ را کمی باریک تر کند. تلورانس ها تعیین می کنند که اندازه آن چقدر می تواند تغییر کند بدون اینکه عملکرد قطعه را خراب کند.

تحمل شفت : محدوده اندازه مجاز برای یک ویژگی خارجی، مانند میله، پین یا محوری که در چیز دیگری قرار می گیرد.

تحمل سوراخ : محدوده اندازه مجاز برای یک ویژگی داخلی، مانند سوراخ، سوکت یا دهانه ای که چیزی در آن قرار می گیرد.

اینها اعداد تصادفی نیستند. آنها با دقت انتخاب شده اند تا دو نیاز را متعادل کنند: عملکرد زیرا قطعات باید متناسب باشند و کار کنند و هزینه داشته باشند، تلرانس های سخت تر به معنای ماشینکاری گران تر است.

معنی کدها چیست

طراحی قطعات شفت / سوراخ را باز کنید و نقشه هایی را خواهید دید که با کدهایی مانند Ø10 H7/g6 مشخص شده اند. Ø10 به معنای قطر 10 میلی متر است.

تحمل سوراخ H7: H به این معنی است که این نوار تحمل سوراخ است، و 7 درجه تحمل است، یک مقیاس استاندارد از IT01، بسیار تنگ، تا IT18، شل. برای یک سوراخ 10 میلی متری، H7 به یک محدوده خاص ترجمه می شود: سوراخ می تواند به کوچکی 10 میلی متر و بزرگی 10.015 میلی متر باشد (اعداد بر اساس اندازه متفاوت است، استانداردهای ISO را برای جزئیات بررسی کنید).

تحمل شفت g6: g در اینجا برای نوار تحمل شفت و 6 درجه آن است. برای شفت 10 میلی‌متری ما، g6 به این معنی است که می‌تواند به بزرگی 9.987 میلی‌متر و به کوچکی 9.97 8 میلی‌متر باشد.

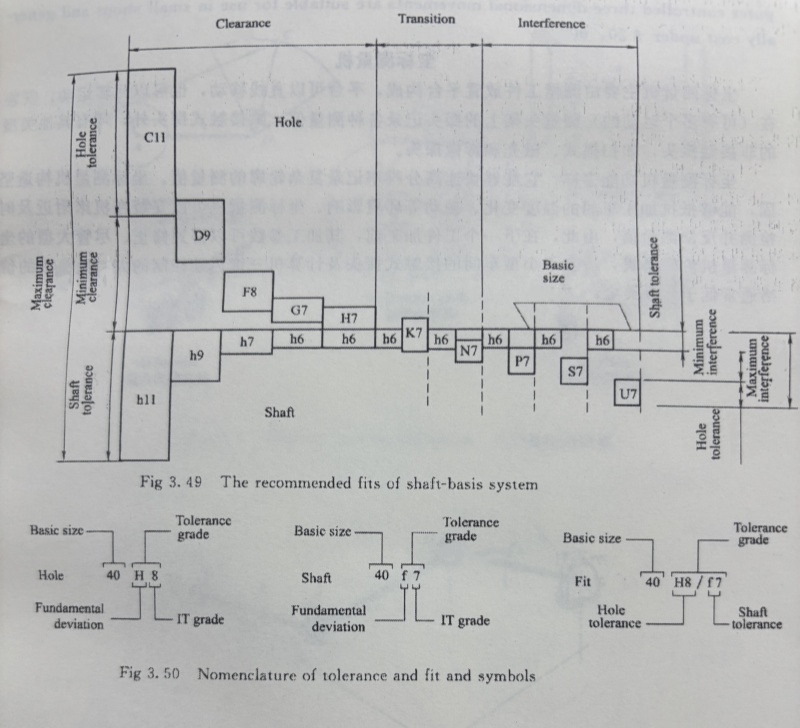

تصویر زیر جزئیات بیشتری را نشان می دهد:

Clearance Fit: زمانی که قطعات نیاز به حرکت دارند

تداخل مناسب: زمانی که قطعات باید قفل بمانند

گاهی اوقات می خواهید قطعات به طور دائم به هم بچسبند، مانند چرخ دنده ای که روی شفت موتور فشار داده شده است. این یک تداخل مناسب است. در اینجا، بزرگترین شفت ممکن بزرگتر از کوچکترین سوراخ ممکن است. برای مونتاژ کردن آنها به فشار نیاز دارید، اما وقتی با هم جمع شوند، نمی لغزند.

تناسب انتقال: زمانی که به هر دو کمی نیاز دارید

انتقال زمین بین ترخیص و تداخل متناسب است. بسته به اندازه واقعی شفت و سوراخ، ممکن است تناسب راحت یا تداخل کوچکی داشته باشید. اینها برای قطعاتی که نیاز به تراز کردن دقیق دارند، اما در صورت نیاز باز هم جدا می شوند، مناسب هستند.

تلورانس های شفت و سوراخ ممکن است جزییات کوچکی به نظر برسند، اما آنها ستون فقرات تولید هستند. آنها را به درستی دریافت کنید، و قطعات شما متناسب، کارکرد و مقرون به صرفه بمانند. آنها را اشتباه بگیرید، و شما با تکان خوردن، گیر کردن، یا قطعات گران قیمت که ارزش اضافه نمی کنند گیر کرده اید.
