Se você já segurou duas peças que deveriam caber, uma haste deslizando para dentro de um buraco. Apenas para descobrir que alguém está muito solto ou muito apertado, você se depara com um problema de tolerância.
As tolerâncias são importantes na fabricação, as pequenas variações de tamanho permitidas que garantem que as peças funcionem juntas conforme projetado.
Hoje, vamos aprender dois dos mais críticos: tolerâncias de eixo e tolerâncias de furo.
Cada peça tem um tamanho nominal – a dimensão ideal no desenho, como eixo de 10 mm ou furo de 10 mm. Mas nenhum processo de fabricação é perfeito. Um torno pode cortar uma haste com um fio de cabelo mais grosso, uma furadeira pode fazer um furo um pouco mais estreito. As tolerâncias definem o quanto esse tamanho pode variar sem prejudicar a função da peça.
Tolerância do eixo : A faixa de tamanho permitida para um recurso externo, como uma haste, pino ou eixo que se encaixa em outra coisa.
Tolerância de furo : A faixa de tamanho permitida para um recurso interno, como um furo, soquete ou abertura onde algo se encaixa.
Estes não são números aleatórios. Eles são cuidadosamente escolhidos para equilibrar duas necessidades: função porque as peças devem se encaixar e funcionar e custo, tolerâncias mais restritas significam usinagem mais cara.
Abra um desenho de peças de eixo/furo e você verá desenhos marcados com códigos como Ø10 H7/g6. O Ø10 significa 10mm de diâmetro.
Tolerância de furo H7: O H significa que esta é uma faixa de tolerância de furo, e 7 é o grau de tolerância, uma escala padronizada de IT01, ultra-apertado, a IT18, solto. Para um furo de 10 mm, H7 se traduz em uma faixa específica: o furo pode ser tão pequeno quanto 10 mm e tão grande quanto 10,015 mm (os números variam de acordo com o tamanho, verifique os padrões ISO para obter detalhes).
Tolerância do eixo g6: O g aqui é para a faixa de tolerância do eixo e 6 é sua classe. Para nosso eixo de 10 mm, g6 significa que ele pode ser tão grande quanto 9,987 mm e tão pequeno quanto 9,97 8 mm.

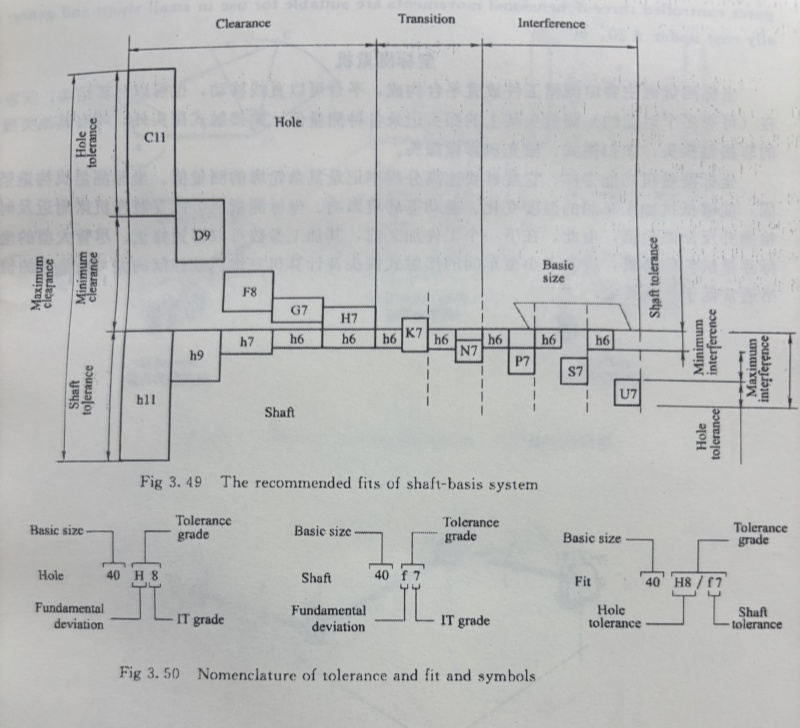

A imagem a seguir mostra mais detalhes:
Às vezes você deseja que as peças fiquem unidas permanentemente, como uma engrenagem pressionada no eixo de um motor. Isso é um ajuste de interferência. Aqui, o maior eixo possível é maior que o menor furo possível. Você precisará de pressão para montá-los, mas uma vez juntos, eles não escorregarão.
A transição se ajusta ao terreno entre folga e interferência. Dependendo dos tamanhos reais do eixo e do furo, você poderá obter um ajuste confortável ou uma pequena interferência. Eles são perfeitos para peças que precisam ser alinhadas com precisão, mas ainda assim podem ser desmontadas, se necessário.
As tolerâncias de eixo e furo podem parecer pequenos detalhes, mas são a espinha dorsal da fabricação. Faça tudo certo e suas peças se encaixarão, funcionarão e permanecerão acessíveis. Se errar, você ficará preso a oscilações, congestionamentos ou peças superfaturadas que não agregam valor.
