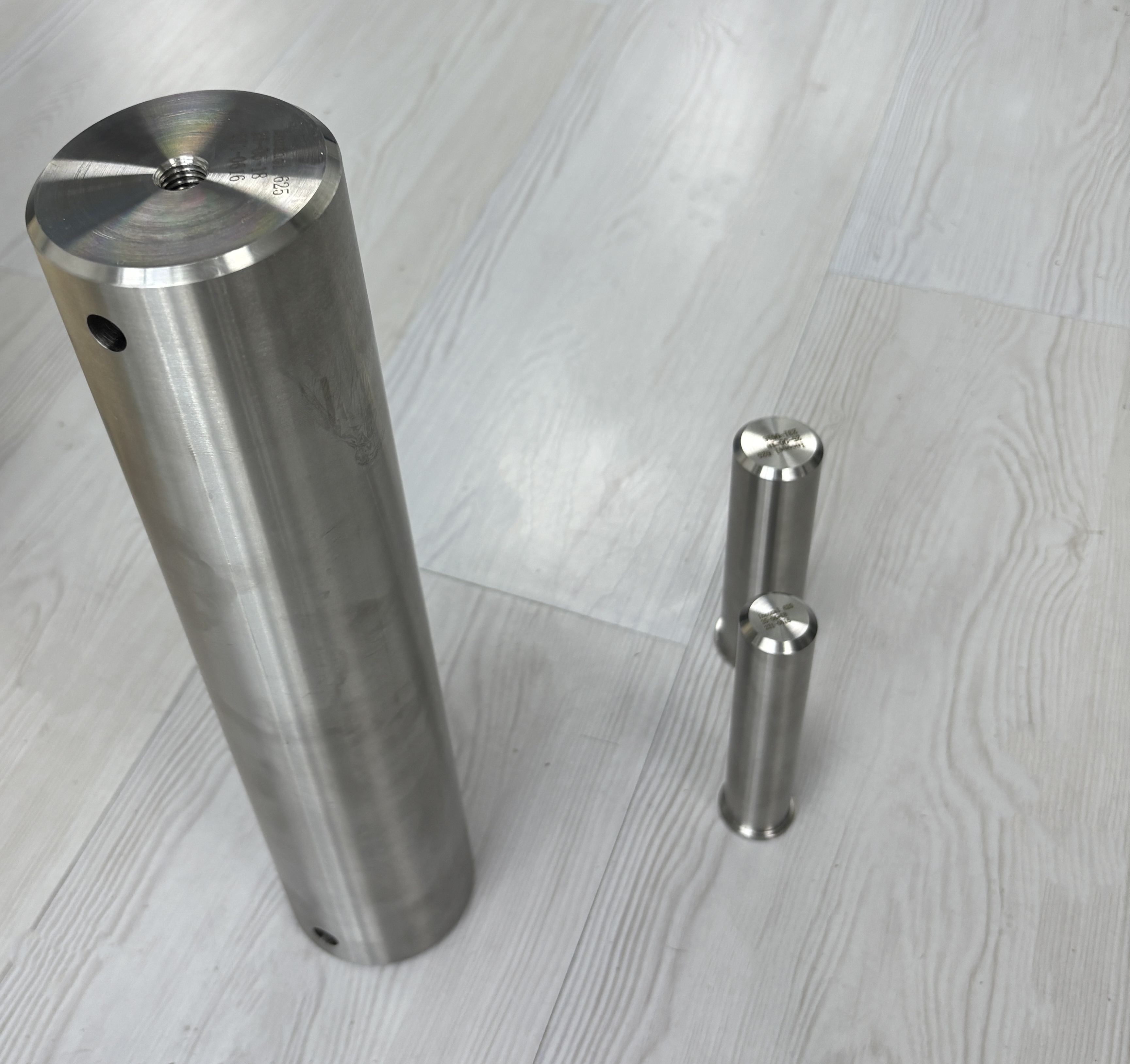

Minulý týždeň sa skončili nejaký Inconel a na ultrazvukové testovanie ich treba poslať.
Chceli by sme teda predstaviť, čo je nedeštruktívne testovanie.
Základný princíp NDT spočíva v využívaní fyzikálnych javov na detekciu anomálií analýzou zmien v energetických alebo signálnych interakciách s testovacím objektom. Tieto javy zahŕňajú okrem iného šírenie mechanických vĺn, elektromagnetická indukcia, absorpcia žiarenia a optický odraz. Meraním toho, ako energia interaguje s materiálom, techniky NDT identifikujú odchýlky od normálnych podmienok, čo naznačuje potenciálne defekty.

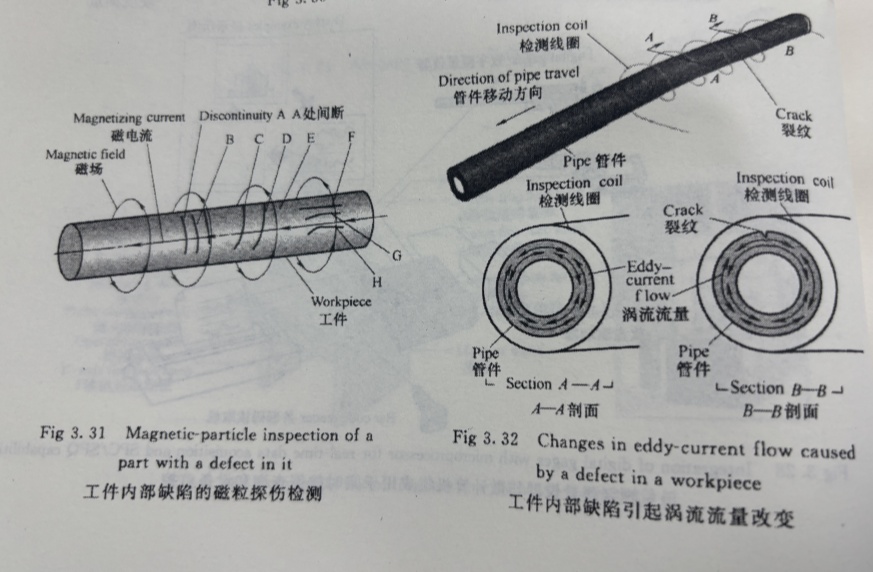

Nižšie je obrázok zásadným diagramom elektromagnetického testovania:
| sú vybavené | ultrazvukovým testovaním (UT) | elektromagnetické testovanie (ECT/MPT) | Rádiografické testovanie (RT) | vizuálne testovanie (VT) |
|---|---|---|---|---|
| Fyzický princíp | Odraz/útlm mechanickej vlny | Elektromagnetická indukcia/únik toku | Absorpcia/prienik žiarenia | Priame vizuálne pozorovanie |
| Kompatibilita | Väčšina tuhých látok (kovy, plasty atď.) | ECT: dirigenti; MPT: feromagnetické | Všetky materiály (závislé od hustoty) | Všetky materiály |
| Defekt | Vnútorný povrch, blízko povrchu | ECT: povrch/blízky povrch; MPT: povrch/blízky povrch (otvorené) | Vnútorný povrch | Iba povrch |
| Vizualizácia | Grafy vlny (požadovaná interpretácia) | ECT: zmeny signálu; MPT: Klastre magnetických častíc | Rádiografické obrázky (variácie hustoty) | Priame vizuálne defekty |
| Rýchlosť a náklady | Mierna rýchlosť; mierne náklady | ECT: vysoká rýchlosť; nízke náklady; MPT: Mierna rýchlosť; nízka cena | Pomalá rýchlosť; Vysoké náklady (bezpečnosť žiarenia) | Rýchla rýchlosť; nízka cena |
| Obmedzenia | Vyžaduje spojenie; zložité tvary náročné | ECT: Žiadne vnútorné defekty; MPT: Limited na feromagnetiku | Riziká žiarenia; husté materiály ťažké | Obmedzené na viditeľnosť povrchu |
Techniky NDT sa vo svojich zásadách, aplikáciách a schopnostiach veľmi líšia. Ultrazvukové testovanie vyniká pri detekcii vnútornej defektu, elektromagnetické metódy zameriavajú na problémy s povrchovým/blízkym povrchom vo vodivých/feromagnetických materiáloch, rádiografické testovanie poskytuje podrobné interné obrazy (s bezpečnostnými kompromismi) a vizuálne testovanie ponúka jednoduchosť pre povrchové inšpekcie. Výber techniky závisí od typu materiálu, umiestnenia defektov, prístupnosti a priemyselných požiadaviek, zabezpečuje bezpečné a spoľahlivé hodnotenie bez poškodenia testovacieho objektu.
