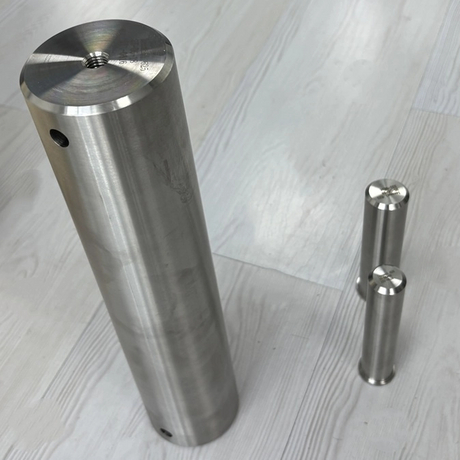

W zeszłym tygodniu ukończono produkcję inconelu, który trzeba było wysłać do badań ultradźwiękowych.
Chcielibyśmy więc przedstawić, czym są badania nieniszczące.
Podstawowa zasada badań NDT polega na wykorzystaniu zjawisk fizycznych do wykrywania anomalii poprzez analizę zmian energii lub interakcji sygnału z badanym obiektem. Zjawiska te obejmują między innymi propagację fal mechanicznych, indukcję elektromagnetyczną, absorpcję promieniowania i odbicie optyczne. Mierząc interakcję energii z materiałem, techniki NDT identyfikują odchylenia od normalnych warunków, wskazując potencjalne wady.

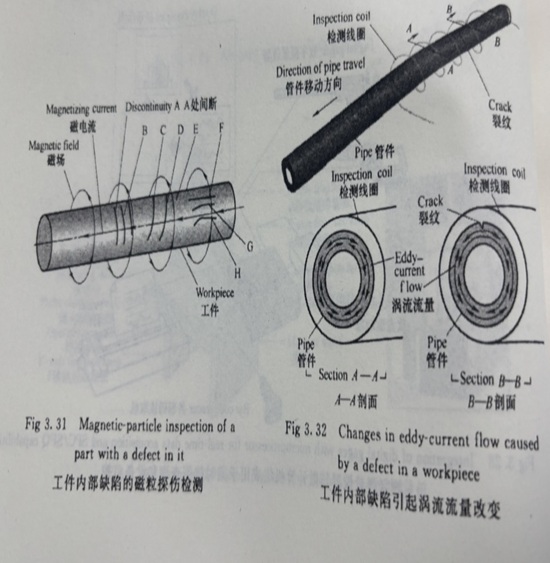

Poniższy rysunek przedstawia podstawowy schemat testów elektromagnetycznych:
| Cecha | Badania ultradźwiękowe (UT) | Badania elektromagnetyczne (ECT/MPT) | Badania radiograficzne (RT) | Badania wizualne (VT) |
|---|---|---|---|---|
| Zasada fizyczna | Odbicie/tłumienie fali mechanicznej | Wyciek indukcji/strumienia elektromagnetycznego | Absorpcja/przenikanie promieniowania | Bezpośrednia obserwacja wzrokowa |
| Kompatybilność materiałowa | Większość ciał stałych (metale, tworzywa sztuczne itp.) | ECT: Przewodniki; MPT: Ferromagnetyczny | Wszystkie materiały (w zależności od gęstości) | Wszystkie materiały |
| Lokalizacja wady | Wewnętrzne, powierzchniowe, przypowierzchniowe | ECT: powierzchniowy/przypowierzchniowy; MPT: Powierzchnia/przypowierzchnia (otwarta) | Wewnętrzny, powierzchnia | Tylko powierzchnia |
| Wizualizacja defektów | Wykresy przebiegów (wymagana interpretacja) | ECT: Zmiany sygnału; MPT: klastry cząstek magnetycznych | Obrazy radiograficzne (zmiany gęstości) | Bezpośrednie wady wzroku |
| Szybkość i koszt | Umiarkowana prędkość; umiarkowany koszt | ECT: Wysoka prędkość; niski koszt; MPT: Umiarkowana prędkość; niski koszt | Mała prędkość; wysoki koszt (bezpieczeństwo radiacyjne) | Duża prędkość; niski koszt |
| Ograniczenia | Wymaga sprzęgła; złożone kształty stanowią wyzwanie | ECT: Brak wad wewnętrznych; MPT: Ograniczone do ferromagnetyków | Zagrożenia radiacyjne; grube materiały trudne | Ograniczona do widoczności powierzchni |
Techniki NDT różnią się znacznie pod względem zasad, zastosowań i możliwości. Testy ultradźwiękowe doskonale sprawdzają się w wykrywaniu defektów wewnętrznych, metody elektromagnetyczne koncentrują się na problemach powierzchniowych/przypowierzchniowych materiałów przewodzących/ferromagnetycznych, badania radiograficzne zapewniają szczegółowe obrazy wewnętrzne (z kompromisami w zakresie bezpieczeństwa), a badania wizualne zapewniają prostotę kontroli powierzchni. Wybór techniki zależy od rodzaju materiału, lokalizacji wady, dostępności i wymagań branżowych, zapewniając bezpieczną i wiarygodną ocenę bez uszkodzenia obiektu badania.
