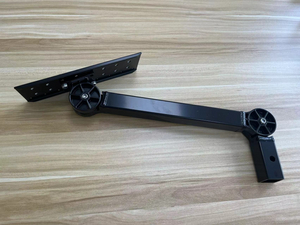

Questo design proviene dal nostro cliente canadese, ne ha persino ottenuto un brevetto. Lo chiamiamo giunto pieghevole locbustr, utilizzato nel trasporto esclusivo di biciclette, offre la massima regolabilità del manubrio e facile da rimuovere tramite uno sgancio rapido e un dado ad alette.
Materiale e processo

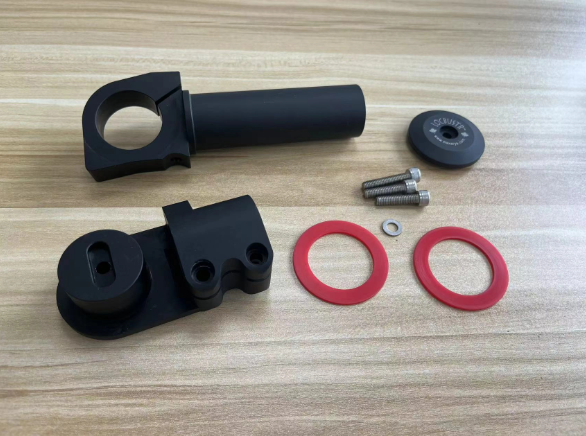

1. Per rendere l'oggetto meno leggero, la lega di alluminio sarà una buona scelta e il 6061-T6 è abbastanza resistente per la sua funzione. Sono presenti tre parti in alluminio fresate CNC, oltre a rondelle in ABS e 3 bulloni in acciaio inossidabile.
La prima parte in alluminio che chiamiamo manubrio, guarda le immagini qui sotto.
Il materiale originale è una barra tonda di alluminio, quindi la testa è stata forgiata a caldo e successivamente trattata termicamente a T6. Una volta indurito, la lavorazione CNC della barra nelle giuste dimensioni e la foratura profonda della maniglia per rimuovere il materiale quanto più possibile, è così che la manteniamo leggera. Dopodiché, fresando CNC la testa piatta come da disegni, il più importante è il foro centrale, ha una tolleranza stretta +0,05 dopo il taglio della fessura. Il manubrio sarà anodizzato nero se necessario.

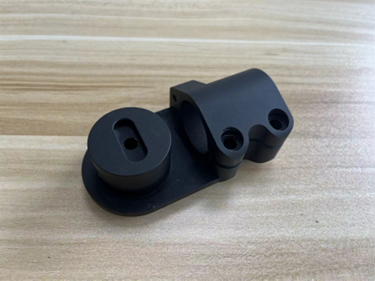

2. La seconda parte in alluminio è una base articolata pieghevole.

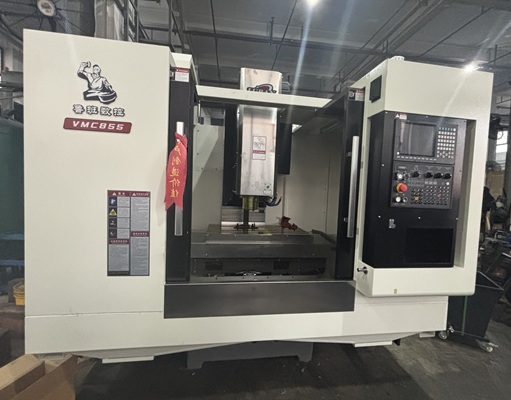

Viene lavorato anche in alluminio 6061-T6, tuttavia è facile e fresato direttamente dalla billetta, non è necessaria la forgiatura a caldo, basta fresare con una macchina CNC a 3 assi.
La questione più importante è che la dimensione esterna del mozzo deve avere una tolleranza di _0,03 mm, perché deve adattarsi perfettamente al manubrio. Se è spento, non si inserisce. Dopo la lavorazione, lo rifiniamo con anodizzazione nera.
3. Il terzo è il coperchio del giunto pieghevole, lo stesso materiale, ovvero 6061-T6, il processo è solo lavorazione CNC dall'asta, molto semplice, l'importante è laserare il logo del cliente dopo l'anodizzazione nera, assicurarsi che le dimensioni e la direzione siano corrette.
4. Rondelle in ABS, solo tornitura CNC da aste in ABS, abbastanza semplice.
I bulloni in acciaio inossidabile sono stati acquistati direttamente dal mercato.

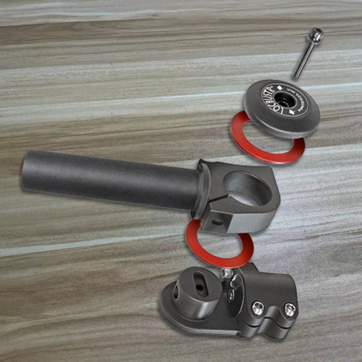

Poiché tutti questi sono pronti, tutte le parti vengono assemblate secondo le istruzioni, vedere l'immagine sotto.

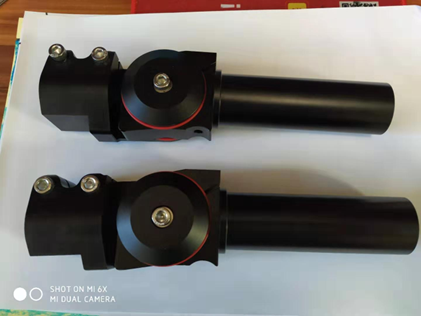

Infine abbiamo lavorato in due versioni, una con superficie anodizzata lucida e l'altra sabbiata con finitura anodizzata opaca. Dopo averli testati, il cliente ha scelto come progetto finale la versione anodizzata opaca sabbiata.
Fare clic sul video qui sotto per ottenere maggiori dettagli.
